一、概述
本公司对一些需要占地面积大，建设周期长，土地资源紧缺，地形复杂，无法建设砖瓦结构站房的场景的监测项目进行了总结与设计。于 2018年研发了一种岸边式多参数水质自动监测系统，该系统便于安装运输，减少了对环境的影响和人力、物力及财力的浪费。该系统已在福建等水质监测项目中得到成功应用。
本公司推出的小型水质监测与控制站（以下简称“岸边站”）运用现代传感器技术、自动控制技术、专用数据分析软件和通讯网络构成的水质在线自动监测体系。可以实现多种水质参数的同时测量（溶解氧、pH、电导率、浊度、ORP和COD等）。体积小、功能强、投入少，适用于不同水体的长期连续在线监测，节省征地和人员成本等费用，连续、实时、准确地监测目标水域的水质及其变化状况。测量数据通过无线通讯方式远程传输，可实时获得监测数据。
岸边站的应用领域广泛，可用在地表水监测、环境监测等领域。
二、特点
a) 占地面积小，建设周期短，适用于土地资源或地形复杂的地区。
b) 采用钢制结构，可加装围栏等设施，具备较好的安全防护功能
c) 安装、调试简单可靠，满足户外、无人值守安装要求。
d) 具备完善的供水、供电、防水、接地、防高温、及温湿度超标报警、网络通讯等功能。
e) 采用机箱可移动式外壳结构，降低建站费用、集成度高、便于安装运输、便于迁移变更监测地点、对环境影响小。
f) 因地制宜，就近取样，保证了待测水样的实时性和代表性。
g) 系统标准化程度高，采用模块化设计，可自由组合添加监测参数。后续扩展的参数可直接接入当前系统而无需二次投入与建设，做到真正的无缝连接。
所有仪表全部采用探头式安装，便于运行管理人员操作、维护。
三、技术指标
管路工作压力范围：<0.5MPa。
采样水泵
流量：1-2立方米/h
扬程：40-50m
功率：370w
过滤粒径：1～200μm。
进排水口安装尺寸：内径φ20水管接头
水管：6m，内径φ22钢丝软管。
可集成的检测参数：常规五参数（pH、电导率、浊度、溶解氧、温度）、
ORP、氨氮、COD等（详见典型仪表配置）。
测量间隔：连续、定时可自设。
控制方式：本地控制。
数据传输方式： RS232/RS485、GSM/GPRS、NB-IOT、LORA等
数据传输周期：***短周期<1min。
四、技术参数
小型水质监测与控制站 | RM-EM320 | 1. 坚固的金属外壳和保险柜防盗式设计，实现真正意义上的无人值守 2. 建站简便，对现场基础设施需求少，运行费用低 3. 自动化程度高，自带清洁功能，更少的维护周期和更长的稳定性 4. 水质样品不经任何处理，无需化学试剂，无二次污染，测量数据更真实可信 5. 可实时在线监测温度、pH、溶解氧、电导率、浊度、ORP、COD等 6. 220V交流电供电，系统采水时峰值功耗为402w；测量阶段功耗为14w。 |
触摸屏 | 4 线工业电阻触摸屏 | 1. 显示屏 7” 16:9 TFT LCD 屏；分辨率1024×600、色彩24 位、亮度350 cd/m²、背光 LED、寿命50000 小时； 2. 电气规格额定功率< 10W、额定电压DC24V，可工作范围 DC 9V~28V、电源保护具备雷击浪涌保护、允许失电< 5mS； 3. 显示器：7”TFT LCD。 4. 接线端子如下图所示： 从左至右依次编号为1~7号端口，具体端口定义如下：
|
串口控制器 | 4DO4DIRS485 | 1. 4路 DI（光耦隔离）；4路 DO（常开常闭，输出端触点隔离） 2. 12V 供电：不开：<0.5w；全开：<3w； 3. 通讯接口：隔离 RS48； |
潜水泵 | 90QGD1.0-50 | 1. 220V，功耗<370W。 2. 流量1-2m3/h，扬程40-50米。 |

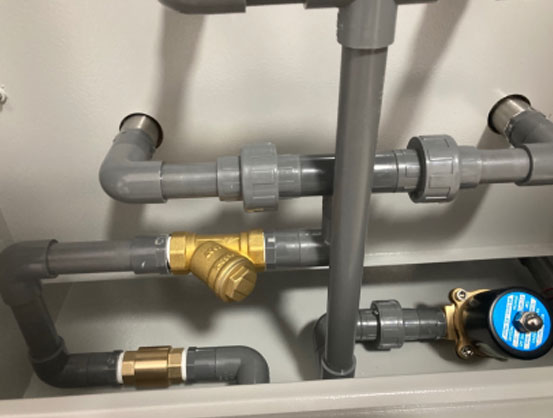

常闭电磁阀 | 2W-160-15 | 直流供电24V，4分接口。 |
水箱 | 304/316L不锈钢 | 长宽高403*220*250mm |
配电柜 | 碳钢 | 外形尺寸：长宽高400* 500 *1000mm碳钢喷塑，机柜颜色RAL7035 |
